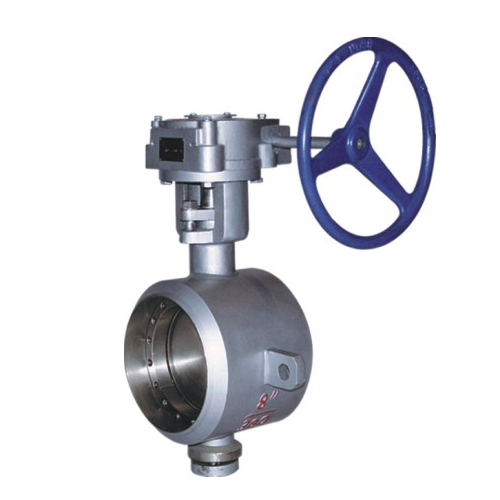

對焊式硬密封蝶閥
產品概述
對悍式硬密封蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
產品特點
1、采用三偏心設計，使該閥門成為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
2、由于采用焊接結構，使閥門與管道平面達到永久性的零泄漏。
3、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。
4、具有良好的耐腐蝕性，使用壽命長。
適用范圍
D363H對悍式硬密封蝶閥淡水、污水、海水、空氣、蒸氣、食品、藥品、各種油類、酸類、堿類、鹽類等介質，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業(yè)管道上，作調節(jié)流量和載斷流體使用。
技術參數
|
公稱通經DN（mm) |
DN100～1200mm，in4～48' |
|
公稱壓力PN（MPa) |
強度試驗(1.5×PN)密封試驗(1.1×PN) |
|
適用溫度 |
碳鋼：-29℃～425℃不銹鋼：-40℃～650℃ |
|
適用介質 |
水、蒸汽、熱水、油品 |
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
|
壓力等級 |
ANSI 150Lb磅級/PN25 |
|
焊接標準 |
GB12224、ANSI B16、25、DIN2559 |
零件材料
|
零件名稱 |
閥體 |
蝶板 |
閥座 |
軸套 |
閥桿 |
填料 |
|
材料 |
碳鋼、不銹鋼、鉻鋁鋼 |
碳鋼、合金鋼、不銹鋼 |
不銹鋼、鈷基硬質合金 |
不銹鋼 |
不銹鋼、 特殊材料 |
柔性石墨 |
